Umbau Stall Plazza Pintgia, Almens

Umbau Stall Plazza Pintgia, Almens, Projektierung, Ausschreibung und Realisierung:, Unterfangungen, Tragstruktur in Lehm- und Holzbau (ohne Leim und Metallverbindungen)



Zeitraum


2008

Auftraggeber


Chr. Bachofen, 7416 Almens

Architekt


gujan + pally architekten ag, 7206 Igis
Foto: Ralph Feiner
Referenz als PDF

Erbrachte Leistungen

Projektierung, Ausschreibung und Realisierung:
Unterfangungen
Tragstruktur in Lehm- und Holzbau (ohne Leim und Metallverbindungen)

Projektbeschrieb

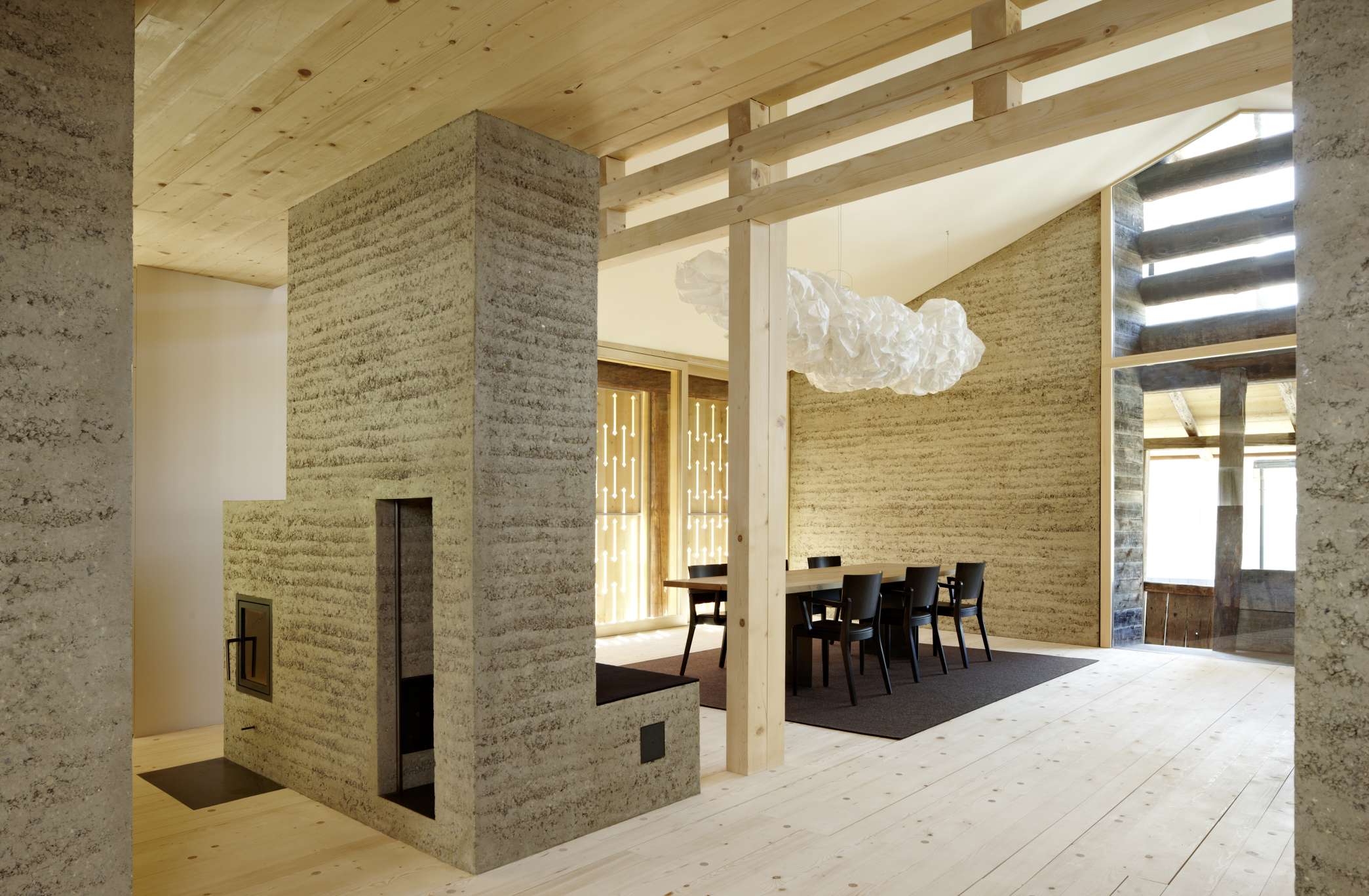

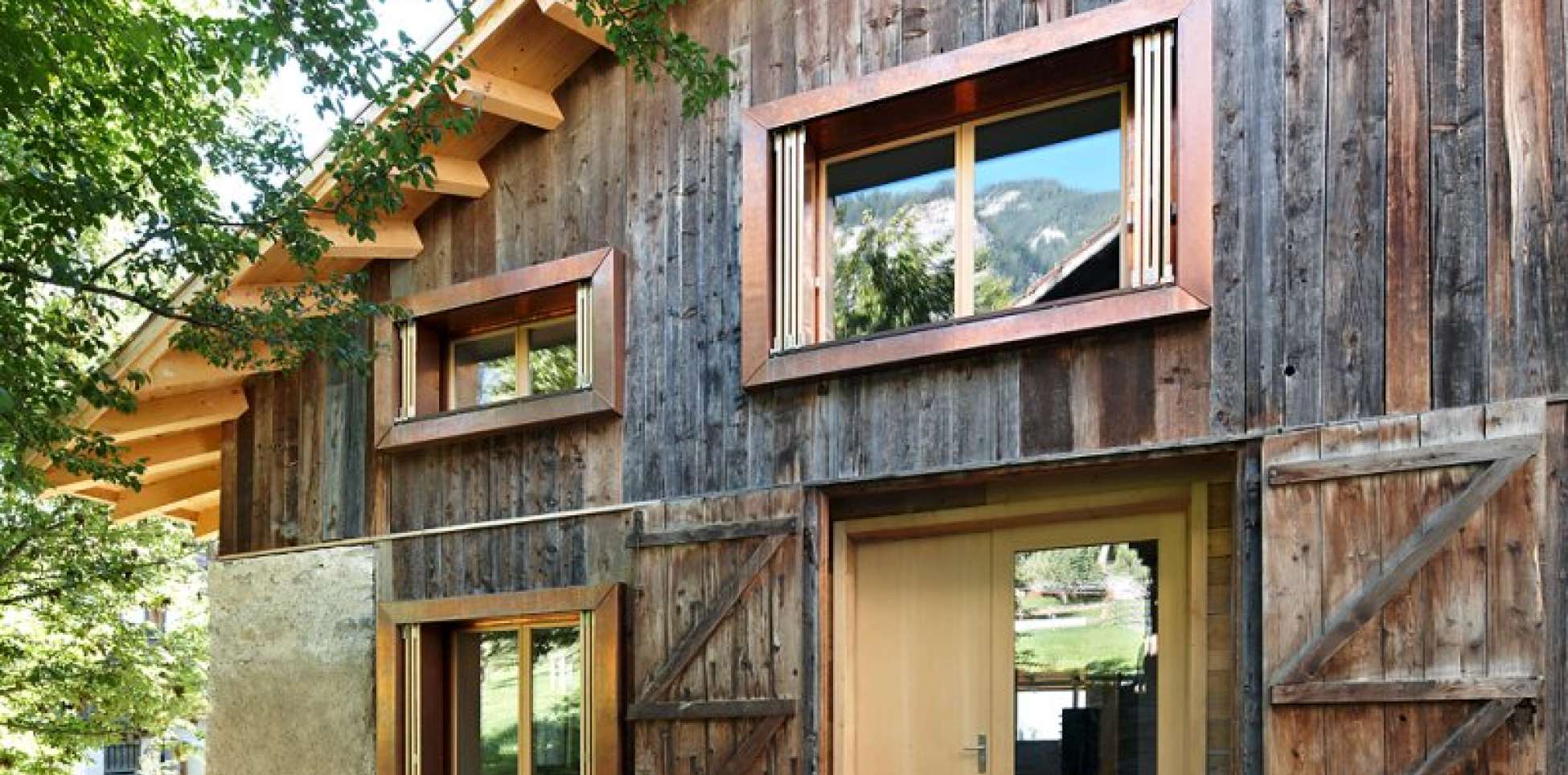

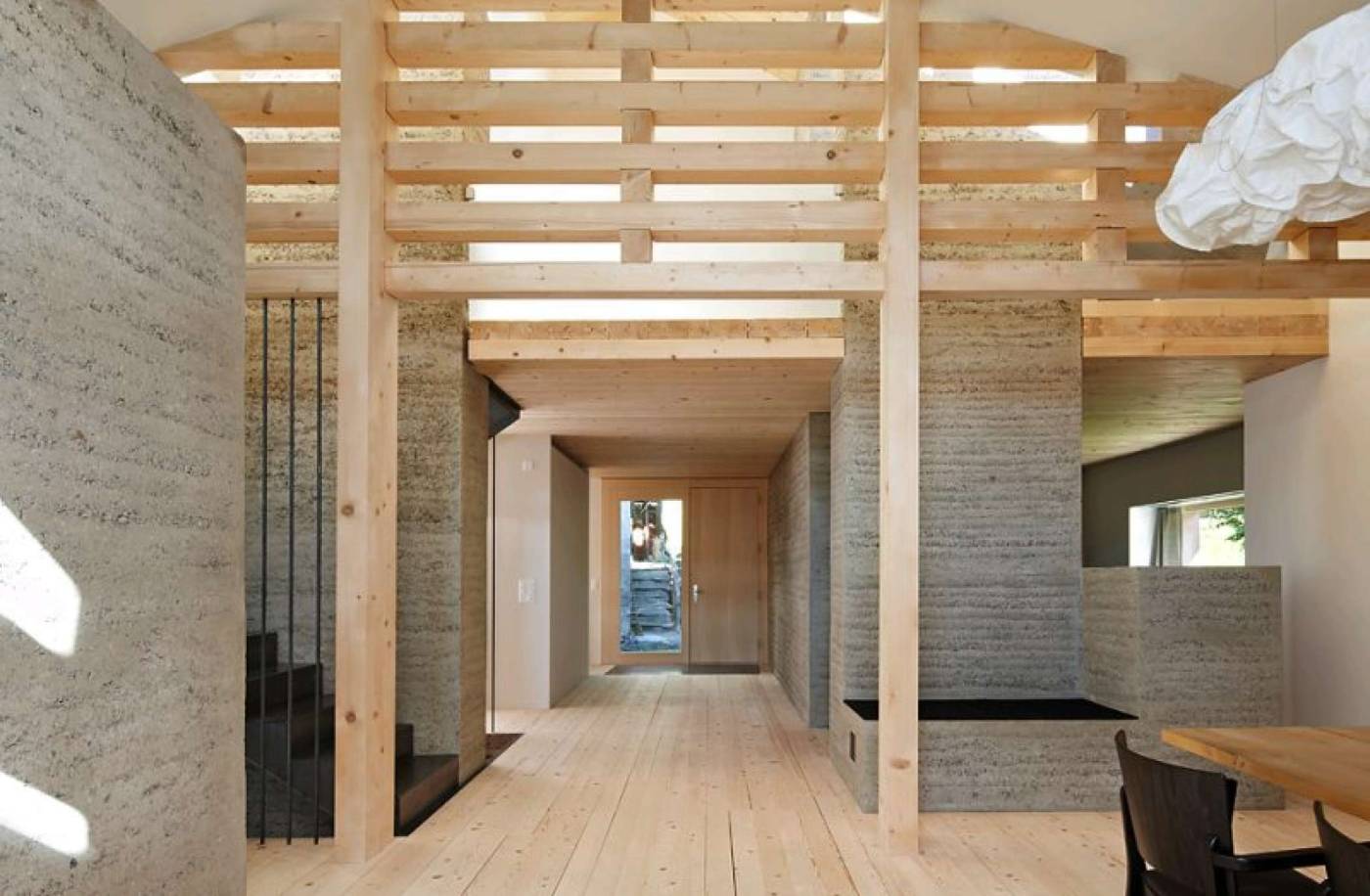

Die Vorgaben für den Umbau waren, ein Wohnhaus mit baubiologischen Ansprüchen zu erstellen. Ebenfalls war der Oekologie und der Oekonomie Rechnung zu tragen. Es wurde ein Tragsystem aus Vollholz entwickelt, in welchem zwei Lagen Vollhölzer übereinandergelegt und einzig mittels Hartholzdübeln verbunden wurden. Das so entstandene Tragelement wirkt flächig. Die ganze Konstruktion wurde ohne Metallverbindungen erstellt. Die Wände sind mit Holzriegeln erstellt. Auch das Dach wurde in einem ähnlichen System mit Vollholz erstellt. Die strahlenförmig angeordneten Sticher sind ebenfalls mit Hartholzdübeln in die massive Holzkonstruktion des Daches befestigt und halten das Vordach. Im unteren Teil des Stalles wurde die alte Holzkonstruktion teilweise belassen und nur wo notwendig mit neuen Vollhölzern ergänzt.
